제품 상세 정보:
|
| 계량기 유형: | 자동 모듈과 단일 상 고성능 에너지 계량기 | 기술 기준: | IEC62052-11 ; IEC62053-21 |
|---|---|---|---|
| 정확성: | 활동가 :Class1 | 프로토콜: | DL/T 645-2007 |
| 참고 전압: | 120V/220V/230V/240V | 경향: | CT 연결 ;1.5(6)A. 직접적 연관 :10(40)A,10(60)A,20(80)A,10(100)A |
| 기준 주파수: | 50/60Hz | 소비 전력: | <1> |
| 작동 전압 범위: | 0.8Un~1.2Un | 제한된 작동 전압 범위: | 0.7Un~1.3Un |
| 하이 라이트: | 국제전기기술위원회 62052 11 단일 상 Ami 전자식 전력량계,국제전기기술위원회 62052 11 Ami 전자식 전력량계,국제전기기술위원회 62052 11 Ami 자동이 미터 |
||

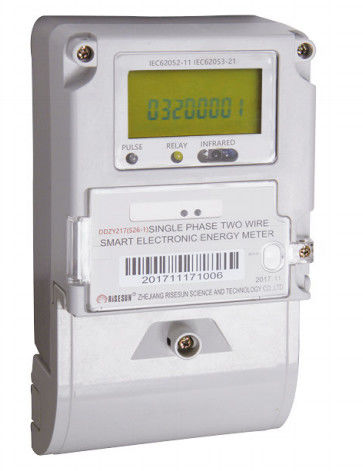

자동 모듈과 단일 상 고성능 유효 에너지 미터
개략적 소개
자동 모듈과 단일 상 고성능 유효 에너지 미터는 수입과 수출 유효 에너지를 측정할 수 있습니다. 그것은 도우와 단계 요금표 기능과 함께 있고, PLC 또는 RF모듈과 함께 있을 수 있습니다. 그것은 멀리 로드를 끊고 재연결하기 위해 제어될 수 있습니다.
주요 기능
1. 디스플레이와 지시 : 풍부한 그래픽과 힌팅 문자인 큰 화면 LCD. 표시한 콘텐츠는 자동적으로 스크롤링하거나 단추에 의해 꾸밀 수 있고 전시 항목이 요구조건에 따라서 구성될 수 있습니다. 그것은 백라이트를 가지고 있습니다. 미터는 정전 동안 읽힐 수 있습니다.
2. 미터링과 측정 : 그것은 수입과 수출 유효 에너지와 전체 유효 에너지를 측정할 수 있습니다. 전체 유효 에너지는 요구조건에 따라서 수입 유효 에너지와 수출 유효 에너지에 의해 구성될 수 있습니다. 그것은 전압, 전류, 파워, 역율, (선택적인) 중성류, 등을 측정할 수 있습니다.
3. 도우 :4 요금표 ; 시간 지역 테이블의 짜맞춘 2 세트와 매일 기간 테이블의 2개 세트, 그것이 요구조건에 따라서 구성될 수 있습니다.게다가, 시간 지역 테이블의 양쪽 2 세트와 일 소개표의 2개 세트를 위한 교대 시간은 설정되고 매끄럽게 전환할 수 있습니다. 그것은 14개의 주간 프로필과 254 명절 (특별한 날)을 할당될 수 있습니다.
4. 데이터 스냅샷 : 그것은 매일 동결, 시간마다 동결, 이따금씩 동결, 즉시 냉동을 포함하는 동결의 다양한 방법을 지원합니다.
5. 사건 기록 : 그것은 프로그래밍하는 정전과 같은 최근 10 번 행사, 시간 보정, 미터 커버 개구, 분리와 재접속, 행사의 리셋, 미터의 리셋, 등을 개별적으로 기록할 수 있습니다.
6. 통신 인터페이스 : 미터는 먼 적외 인터페이스, 한 RS485와 한 PLC / RF (PLC와 RF가 앵테르거래소러블.일 수 있습니다) 모듈 인터 페이스를 가지고 있습니다. 인터페이스는 독립적입니다. 미터의 통신 프로토콜은 DL/T645-2007에 따릅니다.
기술적 요구
| 항목 | 내용 |
| 테크니아크들 표준 | IEC62052-11 ; IEC62053-21 |
| 프로토콜 | DL/T 645-2007 |
| 정확도 | 활동가 : 등급 1 |
| 기준 전압 | 120V/220V/230V/240V |
| 경향 |
CT 연결 :1.5(6)A. 직접적 연관 :10(40)A,10(60)A,20(80)A,10(100)A |
| 기준 주파수 | 50 / 60Hz |
| 소비 전력 | <1.5W,6VA |
| 작동 전압 범위 | 0.8Un~1.2Un |
| 제한된 작동 전압 범위 | 0.7Un~1.3Un |
| 작동 온도 | - 25C~ +60C |
| 제한된 조작 온도 범위 | - 40C~ +70C |
| RTC 일탈 | ≤0.5s/d |
| 사용 시간 | 15년 |
| 사이즈 | 160 mm(L)×112mm(W)×71mm(H) |
| 정미중량 | 약 0.6 킬로그램 |
AMI 시스템 구조 다이어그램
AMI 시스템 장군
첨단 계량 인프라 (AMI)는 리모콘을 위한 통신 기술에 의해 중심 데이타 베이스에 자료를 수집한 에너지 미터링 디바이스로부터의 자료와 이동하는 것 자동적으로 수집하는 기술과 분석하는 것 입니다. RS801E AMI 시스템은 관리 프로그램, 원격 통신 채널, 전력 관리 단말, 지역 요약 미터, 국지 통신 채널, 사용자 에너지 계량기와 타장비로 구성됩니다. 전력회사는 인적 자원을 구하고, 검침 비용을 줄이고 검침 효율성과 성공률을 향상시키기 위해 읽는 메뉴얼 미터를 대체하기 위해 AMI 시스템을 구축할 수 있습니다. AMI 제도는 오류율, 전기 손실을 줄이고, 인사에 의해 읽는 잘못된 미터를 제거합니다. AMI 시스템은 또한 사용자들의 신분을 모니터링할 수 있고 제시간에 경보하기 위한 비정상 정보를 찾습니다. 그것은 또한 지역 개요 미터로부터 자료를 모으고 지역 라인 손실이 산정될 수 있습니다. 소프트웨어 시스템은 자와 섬에 의해 개발되고 그것이 윈도우와 Unix와 다른 주요 운용 체계에 전개될 수 있습니다. 시스템은 시스템을 위한 기준으로서 대기업용 자이브 EE 기준, 3층 기술적 구조 (클라이언트 / 미들웨어 서버 / 데이터베이스 서버)을 기반으로 개발됩니다. 시스템은 우수한 개방, 확장성, 유연성과 높은 신뢰도를 가지고 있습니다. 많은 고급 컴퓨터와 통신 기술은 다른 것에 전력회사의 필요를 충족시키기 위해 이 AMI 시스템에 사용됩니다
